- PM步進電機 25BY412/25BY46
PM步進電機 25BY412/25BY46
產品介紹
型號：25BY412/25BY46
雷利PM步進電機的轉子使用永磁材料，通過轉子和定子之間同性相斥異性相吸原理不斷進行運轉，一般為內轉子型電機，圓柱形轉子的外表面均勻分布著N、S極（外表面無齒）。PM步進電機一般為兩相，扭矩和體積小。
應用領域
工業：打印機、閥門控制
可選配零件
溫馨提示：
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系marketing@leiligroup.com。
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系marketing@leiligroup.com。
立即咨詢
PDF下載產品參數
| 電機型號 | 步矩角 (°) |
勵磁方式 |
驅動方式 |
電壓 (VDC) |
電流 / 相 (mA) |
線圈電阻 / 相 (Ω) |
自定位轉矩 (mN.m) |
保持轉矩 (mN·m) |
絕緣耐壓 (Ω) |
噪音 (A) |
工作環境溫度 (℃) |
電機厚度 (mm) |
| 25BY412-330 | 7.5 | 2-2 Phase |
雙極性 Bipolar |
24 | 300 | 16 | 3 | ≥ 13.7 | 3max | ≤ 50 ( 無異音 ) |
-10 ～ 50 | 15 |
| 25BY412-12 | 7.5 | 2-2 Phase |
單極性 Unipolarity |
24 | / | 130 | 2.94 | ≥ 19.6 | 15 | |||
| 25BY412-320 | 7.5 | 2-2 Phase |
單極性 Unipolarity |
12 | / | 150 | 1.47 | 6.86±10% | 15 | |||
| 25BY412-314 | 7.5 | 2-2 Phase |
雙極性 Bipolar |
12 | 450 | 15 | 1.76 | ≥ 15.68 | 12 | |||
| 25BY412-33 | 單極性 Unipolarity |
24 | / | 50 | 3.92 | ≥ 19.6 | 12.6 | |||||
| 25BY46-306 | 15 | 2-2 Phase |
雙極性 Bipolar |
24 | 300 | 16 | 3.92 | ≥ 14.7 | 15 | |||
| 25BY46-241 | 雙極性 Bipolar |
/ | 50 | 3 | ≥ 13 | 15 | ||||||
| 25BY46-104 | 15 | 2-2 Phase |
雙極性 Bipolar |
24 | 350 | 30 | 2.94 | ≥ 15.68 | 12.6 |

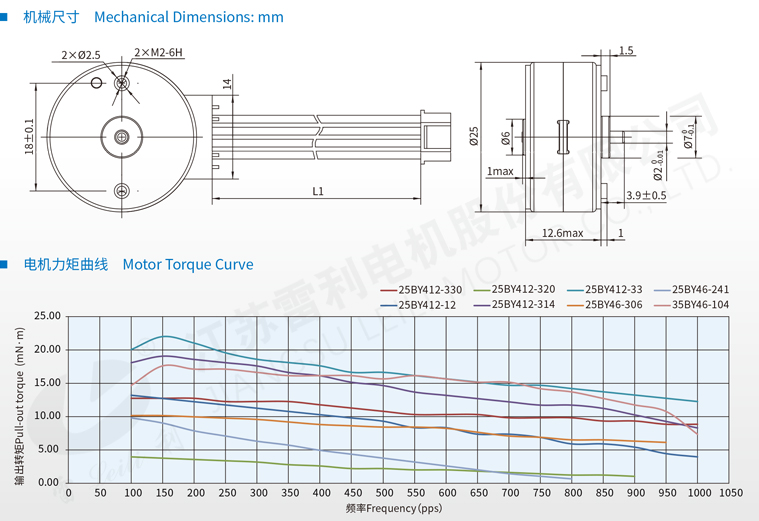

機械尺寸
